光刻中的晶圓步進機

光刻中的晶圓步進機

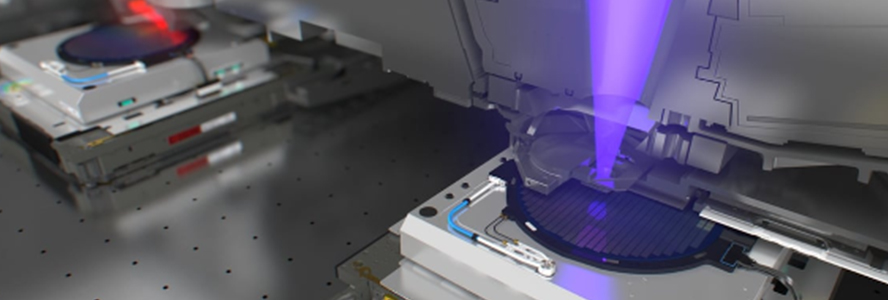

晶圓步進機是把掩模圖案投射到涂有光刻膠的硅晶圓上的關鍵設備。它決定了圖形能到底有多小、層與層之間能否精確對齊。除了光學與運動控制外，環境與材料的穩定性對最終圖形同樣關鍵

環境控制：濕度、溫度、氣壓都很重要

濕度：某些光刻區域的濕度公差非常嚴格，可能需要控制在±1%以內。濕度會影響光學元件（尤其是光罩、pellicle）和某些材料表面狀態，從而間接影響成像一致性。

溫度：溫度波動會導致晶圓、臺面和光學元件發生微小形變，直接改變圖案尺寸。步進機通常配備溫度測量探頭和穩定控制回路，以確保圖案“零變化”或在可接受的工藝窗口內。

氣壓：空氣折射率隨氣壓（以及溫度和濕度）變化而變化，進而改變光程和成像位置。對高精度光刻而言，氣壓的測量與補償是必要的，它有助于保證光學精度與流程穩定性。

測量與閉環控制：精度來自在線檢測

質量測量探頭、激光干涉儀與環境傳感器共同構成閉環體系：溫度探頭提供穩定讀數，驅動溫控單元與補償策略。

氣壓/濕度傳感器用于實時折射率補償，尤其在高NA或浸沒光刻場景下更敏感。對準與Overlay系統（成像對準標記 + 軟件校正）與這些傳感器聯動，以減少每層疊層誤差。

焦點與景深（DOF）控制

景深隨NA增大而減小，失焦風險上升。

使用精細的對焦映射（focus mapping）、多點快速測量與自動對焦可以控制失焦帶來的良率損失。在某些工藝中，還會把氣壓測量納入對焦校正，避免因空氣折射率變化造成的微小焦點漂移

材料與結構

晶圓臺、參考基板與關鍵支撐件的選材會影響長期穩定性。低熱膨脹、機械穩定性好的材料能減少熱漂移與形變。

微晶玻璃以其均勻的微結構、低熱膨脹和高平整度，常被用作某些測量基板或支撐件的候選材料——有助于長期尺寸穩定。而鈞杰陶瓷多年來為半導體行業的關鍵工藝提供高精度（陶瓷、光學玻璃）材料加工，其中包括Zerodur微晶玻璃，可作為步進機關鍵支撐件或基板，為客戶穩定光刻精度和長期良率提供保障

（鈞杰五軸加工微晶玻璃實拍圖）

晶圓步進機不僅是光學投影設備，更是一個把光學、環境控制、精密運動、材料工程與測量閉環整合在一起的系統。要在保持小線寬的同時保證高良率，必須把這些維度同時做好：環境、測量、材料與算法缺一不可
